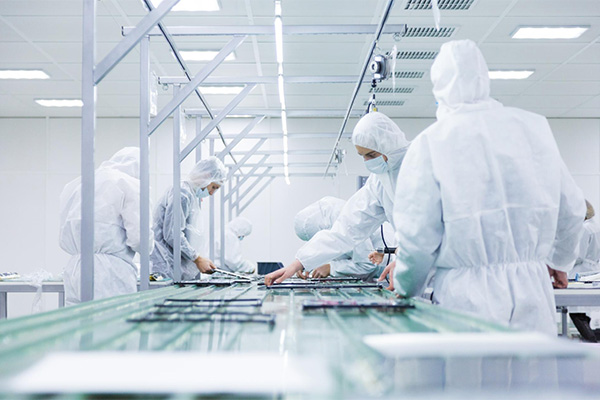

半导体无尘车间

半导体无尘车间等级划分及其应用场景

为了适应芯片制造各环节的不同洁净需求，无尘车间依据空气中悬浮颗粒的数量进行分级，常见等级包括十级、百级、千级、万级、十万级等。不同等级的无尘室各自承担着不同的任务：

1. 十级无尘车间（ISO Class 3）：超高精度芯片制造核心

每立方米空气中粒径≥0.1微米的尘粒不超过100个，是目前最严格的洁净标准之一。配备ULPA超高效空气过滤器，可有效去除99.999%以上的微尘。

适用场景：用于制造高性能集成电路，如高端服务器、超级计算机芯片、航空航天芯片等，任何微尘污染都可能造成电路异常。

2. 百级无尘车间（ISO Class 5）：主流芯片制造核心区域

空气中≥0.5微米的粒子不超过350个/立方米。应用在光刻、蚀刻、离子注入等精密环节，确保手机芯片、笔记本CPU等产品的良率与稳定性。

3. 千级无尘车间（ISO Class 6）：性价比高的生产场所

在满足洁净要求的同时，兼顾建设与运营成本，非常适合生产消费级电子芯片，比如智能穿戴设备、传感器芯片、智能手环芯片等。

4. 万级与十万级无尘车间（ISO Class 7-8）：满足封装与测试需求

主要用于芯片封装测试、元器件组装等对洁净度要求不高的环节。例如，在芯片后道工艺、PCB板焊接、模块封装等过程中广泛使用。

无尘车间在半导体制造中的关键价值

（1）提升良品率、降低综合生产成本

在无尘环境下，芯片生产中的污染问题大幅减少，产品良率提升显著。例如，相较于普通环境，无尘车间可将不良率控制在5%以内，大幅节省材料和人工成本。同时，还能延长如光刻机、CVD设备的使用寿命，降低维护费用。

（2）保障产品品质，增强市场竞争力

洁净环境能够稳定生产质量，使芯片在性能、功耗、可靠性等方面达到更高标准。在竞争激烈的手机、车载、AI芯片市场中，高质量产品往往能获得更高溢价和客户信任。

（3）推动技术创新，引领行业未来

随着技术不断迭代，无尘车间的洁净技术也不断升级。从HEPA到ULPA，再到智能传感器控制系统，实现了对温湿度、气压、粒子数的自动化精准调节。同时，绿色节能设计如使用太阳能、风能供电等，也在逐步推广，推动半导体产业绿色发展。
