在光学电子行业,产品的精度往往以微米甚至纳米为单位来衡量。无论是光学镜头、显示屏面板,还是传感器芯片,任何细小的灰尘颗粒、静电干扰或温湿度波动,都可能导致成品良率下降。正因如此,越来越多的光学电子厂房在建设时,把净化工程 作为生产的核心保障。那么,如何通过科学的净化工程提升产品良率?在施工过程中有哪些关键细节需要特别关注?本文将为您逐一揭秘。
光学电子产品对环境的洁净度要求极高。灰尘不仅会影响产品外观,还可能导致光学性能下降,出现坏点、黑斑甚至失效。

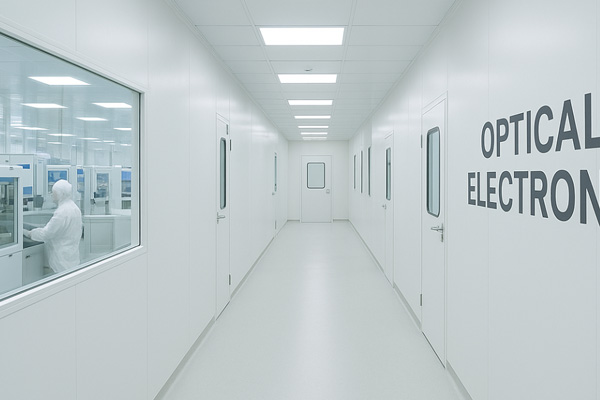

一个完善的净化车间,不仅能够保证空气洁净度达到千级、百级甚至更高,还能有效控制 温度、湿度、静电和压差,为敏感工艺提供一个稳定、可控的环境。
换句话说,净化工程不是“锦上添花”,而是决定企业良率和竞争力的“命脉工程”。
不同工艺环节对洁净度的要求不同。比如光学镜片镀膜区域需要百级环境,而显示屏模组装配通常为千级或万级。
因此,厂房设计必须根据生产工艺流程,进行 分区规划,避免一刀切,既保证了工艺需求,也避免了资源浪费。
空气净化是净化车间的核心环节。高效过滤器(HEPA/ULPA)的选择、风管的走向、送风与回风口的布置,都会直接影响气流组织。
施工中必须确保空气流动符合“由洁净区流向非洁净区”的原则,避免涡流和二次污染。
光学电子元件对湿度极为敏感,过高湿度可能导致镀膜层吸潮,过低则容易引发静电。施工时要预留 自动调节系统,确保温湿度控制在±1℃、±5%RH的范围内。
同时,洁净室间的压差应控制在 5-15Pa,确保洁净区的空气始终向外扩散。
显示屏和光学器件对静电非常敏感,轻则造成产品击穿,重则导致大批报废。施工时应使用 防静电地坪、防静电墙板、防静电工作台,并配置接地系统。
材料的选择同样重要,墙体、天花板、地面必须采用低尘、不易积尘、耐腐蚀的材料,才能长时间维持洁净度。
施工过程中,必须严格执行 无尘施工规范。施工人员要穿戴防护服,进入工地的材料和设备必须经过清洁,避免在建设阶段就引入污染源。
此外,施工完成后还需进行 反复检测与调试,确保实际运行达到设计标准。
通过科学的设计与规范的施工,净化工程可以显著提升光学电子厂房的生产效率与产品良率:
减少微粒污染:降低不良品率,提高出货品质;
稳定生产环境:减少温湿度波动带来的工艺偏差;
降低静电损耗:保护精密电子元器件,延长寿命;
提升品牌与竞争力:高良率意味着更低的成本和更强的客户信任。
这些优势,最终都会体现在 企业的利润和市场竞争力 上。
光学电子厂房的净化工程,不仅是硬件建设,更是企业质量战略的体现。从设计到施工,每一步都需要严格把控,才能真正实现“环境决定良品率”。随着行业对高精度产品的需求越来越高,净化工程的重要性也将愈加凸显。对于正在扩产或新建厂房的光学电子企业而言,把握施工要点,就是把握未来发展的主动权。
