在净化车间的建设中，空调系统（HVAC）是最核心、投资占比最高的部分。它不仅负责控制温湿度，更重要的是通过空气过滤和气流组织维持所需的洁净度等级。一个设计不合理的空调系统，轻则洁净度不达标，重则能耗惊人、无法通过GMP审核。本文从实战角度出发，系统讲解净化车间空调系统的设计要点、风量计算、过滤器选型、气流组织、设备选型及节能措施，帮助企业打造高效、合规、经济的净化空调方案。

一、净化车间空调系统的基本构成与功能

净化车间空调系统与普通舒适性空调有本质区别。它通常由以下部分组成：

• 空气处理机组（AHU/MAU）：处理新风和回风，包括初效过滤、中效过滤、表冷、加热、加湿、风机段。

• 送风管道及末端装置：风管、风阀、高效送风口或FFU（风机过滤单元）。

• 回风及排风系统：回风口、回风管、排风机。

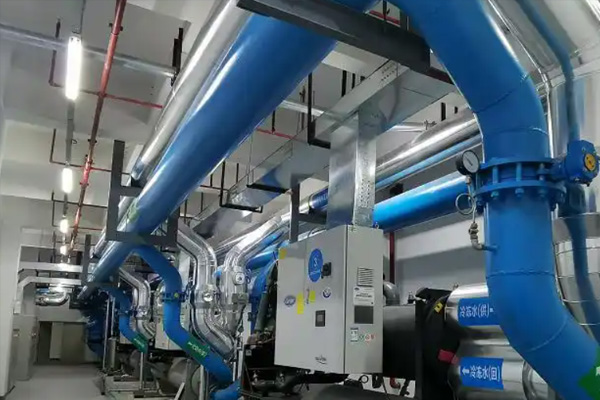

• 冷热源：冷水机组、冷却塔、锅炉或热泵。

• 自动控制系统：温湿度传感器、压差开关、变频器、PLC/DDC控制器。

其核心功能：提供足够换气次数以稀释污染物；维持压差梯度防止交叉污染；控制温湿度满足工艺要求；过滤送风中的颗粒物和微生物。

二、净化车间空调系统的风量与换气次数计算

风量计算是净化空调设计的第一步，直接决定设备和风管尺寸、投资及能耗。

1. 换气次数的确定

根据洁净等级（ISO 14644-1）和行业规范，推荐换气次数（非单向流）：

• 百级（ISO 5级）：采用层流，不按换气次数，风速0.3-0.5m/s。

• 千级（ISO 6级）：70-150次/小时（设计常取80-100）。

• 万级（ISO 7级）：20-60次/小时（设计常取25-35）。

• 十万级（ISO 8级）：10-20次/小时（设计常取15-20）。

换气次数需根据房间内设备产尘量、人员数量、工艺要求适当调整。对产尘大的房间应取上限。

2. 送风量计算

总送风量 Q = n × V（n为换气次数，V为房间体积）。对于层流区，Q = 截面风速 × 面积。

例如：100㎡、层高2.8m的十万级车间，取换气次数18次/h，Q = 18 × 100 × 2.8 = 5040 m³/h。

3. 新风量计算

新风量取以下三者最大值：

• 人员所需新风量：每人≥40m³/h。

• 维持正压所需渗漏风量：通常按房间体积的1-3倍/h估算，或按缝隙法计算。

• 工艺排风补偿风量。

一般新风比控制在10%-30%。对于高等级洁净室或有害工艺，可能需要全新风。

4. 回风量计算

回风量 = 总送风量 - 新风量 - 工艺排风量。

三、过滤器选型与配置

过滤器是净化空调系统的核心组件，采用三级过滤：

• 初效过滤器（G4）：位于新风入口或AHU前端，过滤≥5μm颗粒。选用板式或袋式，可清洗或更换。

• 中效过滤器（F8）：位于初效之后，过滤≥1μm颗粒。袋式为主，不可清洗。

• 高效过滤器（H13/H14）：位于送风末端（高效送风口或FFU内），对≥0.3μm颗粒效率≥99.97%（H13）。对于百级/千级，可采用ULPA（U15/U16）。

选型要点：

• 高效过滤器的面风速宜控制在0.8-1.2m/s。

• 初阻力和终阻力：初阻150-250Pa，终阻≤450Pa（高效）。

• 密封方式：液槽密封（用于高等级）或刀架密封。

• 材质：铝合金边框，滤纸用玻璃纤维或PTFE（低阻、耐湿）。

四、气流组织设计

气流组织影响污染物排除效率。常用形式：

• 单向流（层流）：用于百级、千级。顶部FFU送风，高架地板下回风，气流垂直向下。要求风速均匀，无死角。

• 非单向流（乱流）：用于万级及以下。顶部高效送风口送风，侧墙下部回风。送风口间距不宜过大，回风口宜设在房间下部（距地≤0.5m）。

• 混合流：在关键工位设局部层流罩，背景为乱流。

气流组织设计应避免短路（送风口直对回风口），并用CFD模拟验证。

五、空调设备选型要点

1. 空气处理机组（AHU）

• 根据总风量、机外余压（克服风管、过滤器阻力）、冷量/热量、加湿量选型。

• 建议配置变频器，便于调节风量和节能。

• 箱体需保温、防冷桥，密封等级≥F8（过滤器后段无泄漏）。

• 寒冷地区新风段须做防冻保护。

2. FFU（风机过滤单元）

用于高密度送风场景（千级、百级）。推荐EC风机（效率比AC高30%-50%，可0-10V调速），搭配高效过滤器。

3. 冷热源

根据空调负荷选择冷水机组（风冷或水冷），需保证夏季除湿能力。对于湿度要求极低的车间（如锂电池干燥房），需配置转轮除湿机或深度除湿段。

4. 风管与保温

风管采用镀锌钢板，低压系统（风压≤500Pa）厚度0.5-0.75mm。保温层采用橡塑或玻璃棉，南方地区厚度≥30mm，北方≥50mm，防止结露。

六、节能设计措施

净化空调系统能耗占净化车间总电费50%-70%，节能设计意义重大：

• 合理确定换气次数：在满足洁净度前提下取低值，避免过度设计。

• 采用变频风机：AHU和FFU均配置变频，非生产时段低频运行维持正压，节电30%以上。

• 利用回风：非产尘、非污染区域采用回风与新风混合，减少新风处理能耗。

• 过渡季节加大新风比：春秋季室外温湿度适宜时，可全新风运行，关闭冷机。

• EC风机FFU：相比AC风机，效率更高、调速更精准。

• 热回收：排风中包含大量冷/热量，可用转轮热回收或板式热回收预处理新风。

• 分区控制：不同洁净等级、不同使用时间的区域分开供冷和送风，避免全车间同时运行。

七、设计与选型常见误区

• 误区一：换气次数越大越好：过高换气次数导致风机能耗、过滤器成本飙升，且可能引起气流紊乱。应基于实测和规范合理取值。

• 误区二：只考虑冷量，忽视除湿：尤其在南方回南天，湿度可能超标，必须确保表冷器足够且配置除湿功能。

• 误区三：高效过滤器选型过于保守：H14比H13价格高30%，但多数十万级/万级车间H13已足够，无需追高。

• 误区四：忽略风管漏风：漏风率超过5%时，风量和压差都无法保证，且能耗增加。应做漏光或漏风测试。

八、常见问题解答

问题1：净化车间空调系统可以全年不关机吗？

可以。为了维持正压和温湿度，非生产时段应低频运行，避免完全关机（停机后重启自净时间长，且可能受潮）。

问题2：如何判断空调系统的除湿能力足够？

在夏季最潮湿天气，测量新风露点和送风露点。如果送风露点≤10℃，基本能满足一般车间除湿需求。对于锂电池干燥房，需用转轮除湿机。

问题3：FFU的覆盖率应该多大？

千级覆盖率通常≥25%，百级≥80%。覆盖率越高，洁净度越稳定，但投资也越高。

问题4：为什么高效过滤器初阻力比设计值低很多？

可能是风量未达到设计值，或过滤器效率较低（未达标）。应检查风机频率、风阀开度，并核实过滤器等级。

问题5：能否使用普通风机盘管为净化车间供冷？

绝对不行。风机盘管无高效过滤，且易积水滋生细菌，会污染洁净环境。必须使用净化空调机组或FFU系统。

问题6：净化车间空调系统需要哪些自控功能？

至少需要：温湿度自动控制、压差显示及报警、风机变频调节、初/中效压差报警、高效过滤器压差监测。高等级还需在线粒子监测。

九、结语与建议

净化车间空调系统的设计与选型是一项综合性工程，需结合洁净等级、工艺需求、当地气候、预算及运行成本通盘考虑。建议在设计阶段邀请有经验的净化工程公司参与，进行详细的风量、冷量、压差计算，并进行CFD模拟优化气流组织。同时，充分评估节能措施的投入产出比，选择适合企业的方案。
