在净化车间的设计中，气流组织是决定洁净度能否达到要求、能耗是否经济、污染物能否迅速排出的核心技术。不合理的气流组织可能导致气流短路、死角积尘、交叉污染，甚至使高等级的洁净室验收不合格。本文系统讲解净化车间气流组织的设计原则、常见形式（单向流、非单向流、混合流）的特点与适用范围、设计要点及典型问题解决方案，帮助工程师和企业科学规划气流组织，提升洁净室性能。

一、气流组织的基本概念与作用

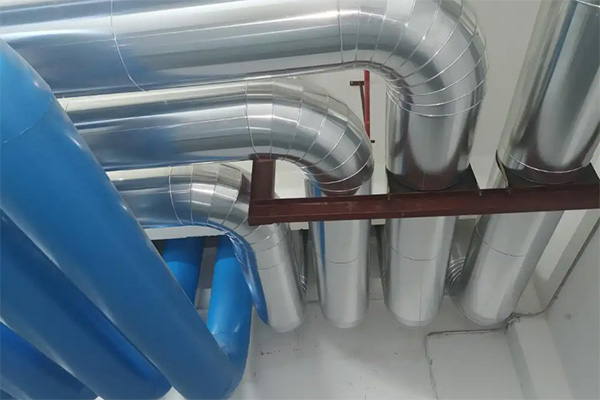

气流组织是指洁净室内送风口、回风口、排风口的布置方式以及空气流动形态。其作用包括：

• 将洁净空气优先送到操作区，稀释并带走污染物。

• 防止污染物从低级别区域向高级别区域扩散。

• 维持合理的压差梯度，保证气流方向正确。

• 保证工作区风速均匀，避免涡流和死角。

• 满足工艺对风速、风向的特殊要求（如对气流敏感的设备）。

根据气流流动形态，净化车间气流组织主要分为单向流（层流）、非单向流（乱流）和混合流三大类。

二、单向流（层流）气流组织

1. 定义与特点

单向流是指空气以均匀的截面速度、沿单一方向（垂直或水平）流过洁净室，像活塞一样将污染排出。其特点是：

• 洁净度极高（ISO 5级/百级及以上）。

• 气流几乎无涡流，污染物迅速被带走。

• 自净时间极短（通常<1分钟）。

• 造价高、能耗大、对吊顶布置要求高。

2. 垂直层流与水平层流

• 垂直层流：空气从天花板FFU垂直向下送出，经过工作区后从高架地板或侧墙下部回风。适用于大多数百级洁净室（芯片光刻、无菌灌装）。优点：污染物被直接吹向地面，不易在操作人员呼吸区停留；缺点是吊顶需满布FFU，层高要求高（≥3.5m）。

• 水平层流：空气从一面侧墙送出，流向对面侧墙回风。适用于洁净区较长的车间。优点：吊顶负担轻；缺点：下游区域会受到上游污染（因此上游应布置更洁净的工艺）。应用较少。

3. 设计要点

• 风速要求：垂直层流0.36-0.54m/s；水平层流0.45-0.6m/s。风速过低无法抑制热羽流，过高造成人员不适且能耗增加。

• FFU覆盖率：宜≥80%，且FFU均匀布置，边缘距墙≤300mm。

• 回风方式：优先采用高架地板下回风（开孔率17%-25%），地面开孔均匀。如无高架地板，可在侧墙下部均匀布置回风口。

• 气流均匀性：需进行气流流型测试（发烟或丝线法），验证无死角、无逆转。

• 设备、人员阻挡：高大设备不应阻挡层流通道，操作人员应避免站在上游污染下游。必要时可在设备上方设导流板。

三、非单向流（乱流）气流组织

1. 定义与特点

非单向流是指空气以不均匀的速度、非平行流线形式进入洁净室，通过稀释原理降低污染物浓度。其特点：

• 洁净度等级通常为ISO 6-9级（千级至三十万级）。

• 换气次数10-150次/h，投资和运行成本远低于层流。

• 气流形态复杂，易出现涡流、死角。

• 对过滤器布局和回风口位置敏感。

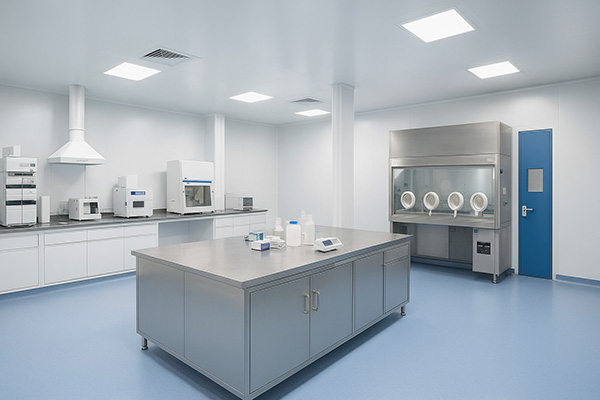

2. 常见送风方式

• 顶送侧回：最常用。顶部均匀布置高效送风口或FFU，回风口设在侧墙下部（距地≤0.5m）。优点：气流不经过作业区后向上返回，避免二次污染。适用于万级、十万级。

• 顶送顶回：送风口和回风口均在吊顶上。适用于房间高大、侧墙无法设回风口的场合。缺点是气流易短路，部分区域可能洁净度差，不推荐用于高等级洁净室。

• 侧送侧回：送风口和回风口对称布置在侧墙。适用于狭长车间。需保证送风射流有足够行程覆盖全室。

3. 设计要点

• 送风口均匀布置：按换气次数计算风口数量，避免局部送风不足。风口之间间距宜≤3m，离墙≤1m。

• 回风口位置：必须设在侧墙下部（距地面≤0.5m），以利于污染空气下沉返回。回风口风速≤2m/s，避免噪声。

• 避免气流短路：送风口不应正对回风口；送风口与回风口水平距离尽量大。

• 局部排风：对于产尘、产热、产湿设备，设独立排风罩或排风口，防止污染扩散。

• 气流流型模拟：对于重要洁净室，可采用CFD模拟优化布局。

四、混合流气流组织

混合流是将单向流和非单向流结合，在关键区域使用层流罩或FFU密集布置形成局部百级环境，背景区域为乱流（万级或十万级）。

• 适用场景：投资有限但关键工艺需要高洁净度的场合，如灌装点、光刻点、显微镜操作台。

• 设计形式：在工艺设备上方设置层流罩或微型FFU阵列，提供垂直单向流，罩下风速0.45m/s。背景区采用乱流送风。

• 注意事项：层流罩边缘应设软帘或硬围挡，防止背景区污染气流进入；背景洁净度不宜低于万级。

五、气流组织的设计原则总结

1. 气源原则：将洁净空气优先送到操作区，然后流向污染源，最后排出。

2. 洁净优先原则：高级别区域气流不应经过低级别区域再返回。

3. 人机隔离原则：操作人员产生的颗粒应被气流迅速带走，避免经过产品表面。

4. 压差导向原则：气流从高洁净区流向低洁净区，不反向。

5. 均匀性与稳定性原则：送风面速度均匀度≥80%；回风均匀，无死区。

6. 节能原则：在满足洁净度前提下，尽量采用乱流或混合流，减少层流面积。

六、常见气流组织问题及解决方案

• 问题1：送风口正对回风口，形成短路 → 调整风口位置或增加挡板，使送风气流绕过设备区再返回。

• 问题2：回风口设置过高（如距地面>1m） → 污染物在房间上部循环，不易排出。应改为下部回风。

• 问题3：层流边缘气流外溢或倒灌 → 在层流罩边缘加装软帘，或增加围挡，并保证罩内正压。

• 问题4：设备、柱子阻挡层流 → 移动设备位置，或加设导流板绕过障碍物。

• 问题5：局部洁净度不达标（死角） → 增加局部送风口或调整风口角度；减少不必要凸台、死角。

七、CFD模拟在气流组织设计中的应用

对于复杂布局或高等级洁净室，CFD模拟（计算流体动力学）可提前预测气流速度场、粒子浓度场，优化风口布置。模拟输出包括：

• 速度矢量图（检查涡流、短路）

• 粒子轨迹（追踪污染物路径）

• 浓度分布（判断洁净度盲区）

通过CFD模拟，可减少现场调试时间，提高一次验收成功率。

八、常见问题解答

问题1：万级净化车间能否采用顶送顶回？

不推荐。顶回风会使污染空气在房间上部循环，难以排出，动态洁净度会下降。除非房间高度极大（>6m）且无法侧回风，否则应采用侧下回风。

问题2：单向流洁净室对人员操作有什么要求？

人员应避免站在产品上游（对于水平层流）或产品正上方（对于垂直层流）。操作时动作应轻缓，避免扰动气流。回风口附近不应堆放物品。

问题3：如何简单验证气流流向？

使用发烟笔或水雾发生器，在送风口附近发烟，观察烟迹方向。应看到烟垂直下降（垂直层流）或从侧墙吹向对面（水平层流）。

问题4：为什么我的洁净室靠近门的地方洁净度差？

门缝漏风或开关门时外部污染进入。应提高房间正压，在门上加装密封条，并设置缓冲间/风淋室。

问题5：层流罩风速可以在线调节吗？

可以。采用EC风机FFU或变频风机，可无极调节风速。但调节后需重新测试均匀度。

问题6：混合流中背景区与层流罩区之间是否需要压差？

应保持层流罩内对背景区微正压（≥2-5Pa），防止背景区污染空气进入罩内。

九、结语与建议

净化车间气流组织的设计是洁净室成功的核心。对于高等级洁净室，优先选用垂直单向流+高架地板下回风；对于一般洁净室，采用顶送侧下回的非单向流即可满足要求，关键是送风口均匀布置且回风口低位。混合流适合预算有限但局部需要高洁净度的场景。在设计阶段，建议利用CFD模拟优化气流方案，并在施工完成后进行气流流型测试（发烟试验）。科学的气流组织不仅能保证洁净度，还能节约长期能耗。
