在半导体芯片制造、生物医药无菌灌装、精密光学加工等高端制造领域，百级洁净室（ISO 5级）是保障产品质量和生产安全的核心设施。百级洁净室要求每立方米空气中≥0.5μm的悬浮粒子不超过3,520个，这远高于普通空调系统的设计标准。而百级洁净室中央空调系统的设计，更是整个净化工程中最复杂、投资最高、能耗最大的环节。本文从ISO 14644-1标准出发，系统讲解百级洁净室空调系统的设计要点，包括系统架构（MAU+FFU+DCC）、风量计算、温湿度控制、压差设计、设备选型及节能措施，帮助工程师和企业打造高效、合规、经济的百级洁净环境。

一、百级洁净室的空调设计标准与核心参数

洁净室空调系统的设计首先需要明确目标洁净等级。根据ISO 14644-1:2015（以及最新修订版ISO 14644-1:2024），洁净室按每立方米空气中悬浮粒子的数量划分为9个等级。其中ISO 5级（百级）的核心要求如下：

• 悬浮粒子限值：≥0.5μm粒子≤3,520颗/m³；≥5μm粒子≤29颗/m³。

• ISO 14644-1:2024新变化：关注粒径扩展至0.1μm，要求同步报告0.1μm和0.5μm两个通道的数据。

• 微生物限值（医药GMP）：A级区（等同百级）沉降菌≤1CFU/4h，浮游菌≤1CFU/m³。

百级洁净室通常采用垂直单向流（层流）气流组织形式，即洁净空气从天花板高效过滤器垂直向下送出，经高架地板下回风，形成活塞式气流。对核心换气参数，现行相关标准和设计规范的建议值如下：

• 截面风速：0.36-0.54m/s（GB 50073、药品GMP）。

• 等效换气次数：约240-650次/小时（根据层高2.6-3m换算）。

• 温湿度要求：光刻/生物培养 23±0.1℃ / 50±2%RH；光刻胶涂布/封装测试 22±0.5℃ / 45±5%RH。

值得注意的是，ISO标准只规定了洁净度的“结果”（粒子浓度限值），并不规定“方法”（如换气次数）。因此换气次数是设计计算值，而非固定标准值。

二、百级洁净室空调系统的核心架构：MAU+FFU+DCC

目前百级洁净室的主流且高效的空调系统方案是MAU（新风处理机组）+ DCC（干式冷却盘管）+ FFU（风机过滤单元）的组合系统。这套系统最精妙的地方是温湿度独立控制：三个核心组件分别独立负责三个关键环境参数。

1. FFU：洁净度的核心保障

FFU（风机过滤单元）是百级洁净室的核心设备，通过风机在密闭壳体内加压，将空气通过高效过滤器（HEPA/ULPA）后均匀送出。FFU均匀布置于吊顶天花，与高架地板配合形成垂直单向流。

设计要点：

• 覆盖率：百级洁净室FFU覆盖率通常≥80%，均匀布置，边缘距墙≤300mm。

• 单台风量：常见额定风量900-1200m³/h。

• 风机选型：推荐EC风机FFU，效率比AC风机高20%-30%，可0-10V调速，节能显著。

• 高效过滤器等级：百级应采用H14（效率≥99.995%）或ULPA（U15/U16）。

2. MAU：湿度与正压控制的核心

MAU（新风处理机组）负责处理室外新风，主要承担湿度控制和维持洁净室正压的功能。MAU通常在机组内设置初效、中效、亚高效三级过滤，并对新风进行冷却、除湿或加热、加湿处理。

设计要点：

• 过滤配置：初效G4+中效F8+亚高效，旁通漏风率≤0.005%（+400Pa工况）。

• 新风量计算：新风量取以下最大值：①满足人员卫生（每人≥40m³/h）；②维持正压所需渗漏风量；③补偿工艺排风量。

• 湿度控制：MAU配置表冷器+加热器+加湿器（推荐湿膜加湿），是湿度控制的“总闸”。

3. DCC：温度独立调节

DCC（干式冷却盘管/干盘管）负责对洁净室内温度进行独立调节。它利用中温水（15-20℃）对回风进行降温，由于盘管表面温度高于露点，不会产生冷凝水，所以称为“干盘管”。

安装方式：可安装在技术夹层内自循环调温，或安装在回风道入口位置。

三者协同工作原理：

• 洁净度（颗粒物过滤）→ FFU负责，通过高效过滤器实现。

• 湿度 → MAU负责，新风预处理后送入技术夹层，被FFU吸入。

• 温度 → DCC负责，对回风进行独立调温。

在空间受限（层高不足）的厂房改造项目中，这种架构也表现出显著优势：只需一台MAU机组将处理过的空气送入技术夹层，再用FFU灵活分区提升局部换气次数，可大幅节省风管占用的空间。

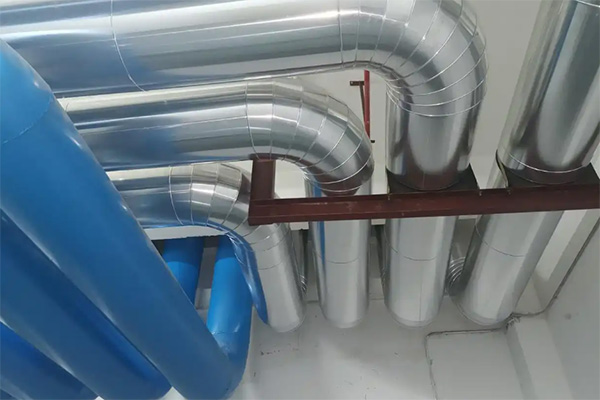

三、风量计算与换气次数的确定

换气次数是百级洁净室风量计算的直接依据。但如前所述，换气次数没有标准值，需要计算得出。基础公式为：

• 对于单向流（百级）：Q = A × v × 3600（Q：总送风量，m³/h；A：房间截面积，m²；v：设计风速，m/s）

例如：100㎡、层高2.8m的百级洁净室，取风速0.45m/s，则Q = 100 × 0.45 × 3600 = 162,000m³/h，对应换气次数n = 162,000 ÷ (100×2.8) ≈ 578次/小时。

在工程实践中，百级洁净室的等效换气次数通常取值240-360次/小时（下限）或更高（上限可达600次/h），实际取决于截面风速的设定值和层高。此外，换气次数设计还需考虑以下因素：

• 产尘量校核：半导体/医药洁净室中设备产尘、人体发尘等因素会导致动态粒子浓度升高，必要时额外补偿风量。

• 自净时间要求：若要求快速恢复洁净（如15分钟内从停运状态达到百级），需要提高风速上限。

四、压差控制设计

维持合理的压差是百级洁净室防止污染侵入的关键。《洁净厂房设计规范》GB 50073-2013规定：

• 不同洁净等级之间压差≥5Pa（推荐10Pa）。

• 洁净区与非洁净区之间≥5Pa，洁净区与室外≥10Pa。

实现压差的关键在于调节MAU的新风量与排风量：送风量 + 渗漏风量 = 新风量 + 回风量，通过维持风量差实现正压。对于百级洁净室，通常要求：送风量 > 回风量+排风量，盈余风量即为正压渗漏风量。

根据GB 50591以及2025版GMP新规，压差控制需满足以下更高要求：

• 压差波动幅度不得超过±2Pa/小时。

• 报警配置：洁净区与非洁净区之间压差超限须自动声光报警。

五、百级洁净室空调系统的设备选型要点

1. FFU（风机过滤单元）

• 数量计算：FFU台数 = 总送风量 ÷ 单台FFU额定风量（建议预留10%-20%余量）。

• 风机类型：强力推荐EC风机，效率比AC风机高20%-30%，且调速范围宽、噪音更低。一台EC风机FFU每年可节约电费数百元。

• 高效过滤器：H14等级，对≥0.3μm颗粒效率≥99.995%。对于高精芯片或生物医药制造，还需选配合规的ULPA超高效过滤器。

2. MAU（新风处理机组）

• 功能段配置：进风段 → 初效G4 → 中效F8 → 表冷/加热段 → 加湿段 → 亚高效/高效 → 送风段

• 冷热源选择：可共用厂房制冷站提供的7℃冷水/热水，也可配置独立冷热源。建议选用高效冷水机组，并配置变频调节。

3. DCC（干式冷却盘管）

• 安装形式：技术夹层内自循环调温型，或回风道入口安装型。

• 水温设计：中温水15-20℃，确保盘管表面温度高于露点，不产生冷凝水。

4. 冷源设备

• 冷水机组：建议选用变频离心式或变频螺杆式冷水机组，综合部分负荷性能系数（IPLV）不低于8.0。

• 冷却塔：变频冷却塔，与冷水机组联动控制。

六、百级洁净室空调系统的节能设计

百级洁净室空调系统耗电量一般占全厂总能耗的40%-60%。以下是五大节能策略：

1. 优化气流组织设计

采用混合流设计：百级核心区采用单向流，其他区域采用非单向流，送风量可减少30%-50%。利用CFD模拟优化气流，消除短路/涡流。

2. 变频技术全面应用

风机频率降低10%，能耗可减少约27%。MAU送风机、FFU、排风机、冷水机组等全部配置变频器；推荐全系统采用EC风机进一步减损能耗。

3. 热回收技术

利用排风预热/预冷新风（转轮热回收、热管回收、板式换热等），可回收排风中60%-70%的能量，显著降低新风处理能耗。

4. 智能控制系统

BMS/EMS系统配合AI算法实现预测性调节：非生产时段自动切换低能耗模式（低频运行维持正压），综合节能15%-20%。近年来数字孪生技术也开始用于动态运行模拟，使调节更精确。

5. 低阻高效过滤器

选用ULPA或低阻纳米纤维过滤器（阻力比传统玻璃纤维过滤器低20%-40%），并建立压差监控制度，过滤终阻力达初阻力的2倍时及时更换。

参考某生物疫苗企业百级GMP车间的节能案例，通过应用复合型空气处理、分区独立温湿度控制（DCV）、智能压差梯度系统及能源管理系统集成等技术，年耗电量从500万kWh降至320万kWh，节能率达36%，设备投资回收期缩短至2.3年。

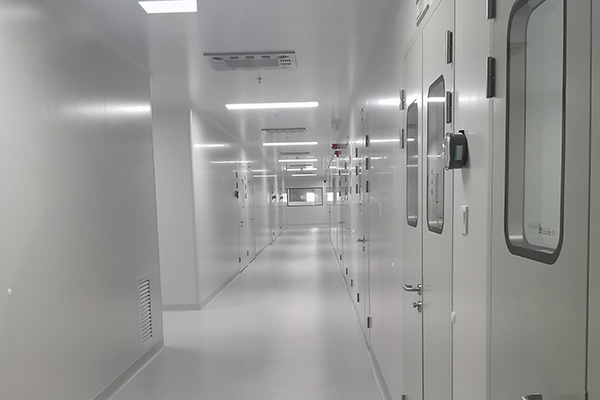

七、百级洁净室空调系统的施工与调试要点

1. FFU与高效过滤器的安装：FFU安装后必须进行PAO检漏（泄漏率≤0.01%合格），边框密封处需细致检查。

2. 高架地板系统：百级洁净室需安装高架地板实现下回风，开孔率≥10%。地板下方作为回风静压箱，必须保持清洁无尘。

3. 气密性处理：所有板缝、穿墙管线、高效过滤器边框需严格打胶密封。气密性是百级洁净室验收的重点。

4. 系统联锁：送风、回风、排风系统应联锁控制。正压洁净室联锁程序先启动送风机，再启动回风机和排风机。

5. 气流流型测试：百级洁净室在验收时必须进行烟雾示踪测试，验证垂直单向流的气流均匀性，无涡流、无死角。

6. 洁净度验收：委托CMA/CNAS第三方检测机构进行悬浮粒子、风速、换气次数、压差、温湿度、高效过滤器完整性（PAO检漏）、微生物（如需要）检测。

八、常见问题解答

问题1：百级洁净室中央空调系统每平米造价大概多少？

百级洁净室总造价（含围护结构、空调系统、FFU、高架地板等）约6000-12000元/㎡。其中空调系统（MAU+FFU+冷水机组）占40%-50%，约2500-6000元/㎡。高架地板系统约500-1500元/㎡。建议获取详细方案报价。

问题2：百级洁净室为什么必须采用高架地板下回风？

垂直单向流要求气流从顶部FFU送到工作区后，必须从地板均匀回风，才能保持层流稳定。侧墙回风会导致气流偏转，产生涡流，破坏层流均匀性。

问题3：EC风机FFU比AC贵多少？多久回本？

EC FFU单价约1200-1800元，AC FFU约800-1200元。但EC节电30%-50%，一台EC FFU年节电费约300-500元（按5000小时计），通常1-2年可收回差价，之后每年净节省。

问题4：如何确保百级车间的温湿度精度？

必须采用温湿度独立控制系统（MAU控湿+DCC控温），并配备高精度传感器（温度±0.1℃，湿度±2%）。传感器需每年校准，PID参数优化调试。

问题5：百级洁净室的空调系统可以关停吗？

不可以完全关停。即使非生产时段，也应保持低频运行（FFU可降至20-30Hz），维持正压，防止污染侵入。完全关机后重启需要至少0.5-1小时自净，能耗反而更高。

问题6：ISO 14644-1:2024新标准对百级洁净室空调设计有何影响？

新标准要求关注≥0.1μm粒径粒子，对0.1μm的粒子限值同步纳入分级体系。这意味着对于更高洁净度要求的芯片制造/医药无菌工艺，空调系统的高效过滤器等级可能需要从H14提升至U15，并相应增加FFU密度以维持低浓度。

九、结语与建议

百级洁净室中央空调系统的设计是净化工程中最复杂、最精密的环节。从MAU+FFU+DCC的系统架构、换气次数的精确计算、温湿度的独立控制，到压差梯度的严格维持，每个细节都直接影响洁净度达标和长期运行成本。建议企业在项目设计阶段就引入具有百级洁净室设计经验的专业净化工程公司，进行详细的CFD气流模拟和风量计算，严格把控施工安装质量（尤其是FFU密封和高架地板平整度），并在验收时委托CMA/CNAS第三方检测机构进行全面检测。此外，强烈建议采用EC风机、变频控制和热回收等节能技术，大幅降低长期电费，实现投资回报最大化。
