在半导体芯片制造、生物医药无菌灌装、精密光学加工、航天电子装配等高精尖领域，百级净化车间（ISO 5级）是保障产品质量与生产安全的“生命线”。百级净化车间要求每立方米空气中≥0.5μm的悬浮粒子不超过3,520个，比普通万级车间严格100倍。其设计与施工的复杂程度远高于常规洁净室，投资成本也高出数倍。本文从ISO 14644-1:2015标准出发，系统讲解百级净化车间的设计要点、层流空调系统架构（MAU+FFU+DCC）、围护结构材料、施工流程、验收检测项目及常见问题，帮助工程师和企业全面掌握百级洁净室建设技术。

一、百级净化车间的标准定义与核心参数

百级净化车间是行业俗称，对应国际标准ISO 14644-1:2015中的ISO 5级。其核心洁净度指标如下：

• 悬浮粒子浓度（静态）：≥0.3μm粒子≤10,200颗/m³；≥0.5μm粒子≤3,520颗/m³；≥5μm粒子≤29颗/m³。

• 微生物（如需）：医药GMP A级要求沉降菌≤1CFU/4h，浮游菌≤1CFU/m³。

• 气流形式：单向流（层流），垂直或水平。

• 截面风速：0.36-0.54m/s（GB 50073-2013、药品GMP）。

• 换气次数（等效）：约240-650次/小时（取决于层高）。

• 温湿度要求：一般22±2℃，45±5%RH；特殊工序（如光刻）要求22±0.5℃，45±2%RH。

• 压差：百级区对相邻万级区≥10Pa，对非洁净区≥15Pa。

百级净化车间通常采用垂直单向流，空气从天花板高效过滤器垂直向下送出，经高架地板下回风，形成“活塞”式气流，迅速带走污染物。

二、百级净化车间的典型空调系统架构：MAU+FFU+DCC

目前百级净化车间最成熟、最节能的空调方案是MAU（新风处理机组）+ FFU（风机过滤单元）+ DCC（干式冷却盘管）的分散式系统。该方案实现温湿度独立控制，大幅降低能耗。

1. FFU（风机过滤单元）——洁净度的核心保障

FFU均匀布置于吊顶天花，内置高效过滤器（H14或ULPA），为洁净室提供垂直单向流。设计要点：

• 覆盖率：百级洁净室FFU覆盖率通常≥80%，均匀布置，边缘距墙≤300mm。常用FFU尺寸1175×1175mm或1175×575mm。

• 单台风量：1200-1800m³/h（1175×1175mm）。

• 风机类型：推荐EC风机（电子换向直流无刷电机），效率比AC风机高30%-50%，可0-10V线性调速，噪声低。

• 高效过滤器等级：百级建议用H14（对0.3μm颗粒效率≥99.995%）或U15（超高效）。过滤器需现场PAO检漏。

• 安装要求：FFU与龙骨之间需密封（密封垫或打胶），安装后逐台检测风速均匀度和泄漏率。

2. MAU（新风处理机组）——湿度与正压控制的核心

MAU负责处理室外新风，承担除湿、加湿、初效/中效过滤及维持洁净室正压的任务。设计要点：

• 过滤等级：初效G4+中效F8+亚高效F9，确保送入技术夹层的空气已高度洁净。

• 除湿能力：南方夏季需配置6-8排表冷器，并设再热段（电加热或热水），防止送风温度过低。对于要求极低湿度（如锂电池干燥房）需增加转轮除湿段。

• 加湿方式：推荐干蒸汽加湿（纯蒸汽），避免产生颗粒和微生物。

• 新风量计算：取以下最大值——①人员卫生（每人≥40m³/h）；②维持正压所需渗漏风量（百级房间气密性好，约1-2次/h体积）；③补偿工艺排风量。

3. DCC（干式冷却盘管）——温度独立调节

DCC安装在回风静压箱或技术夹层内，利用中温水（15-20℃）对循环空气进行降温，不产生冷凝水（干盘管）。它负责对FFU送风温度进行微调，避免AHU再热损失。设计要点：

• 冷却能力：根据显热负荷计算。

• 盘管排数：通常2-4排，确保风阻小。

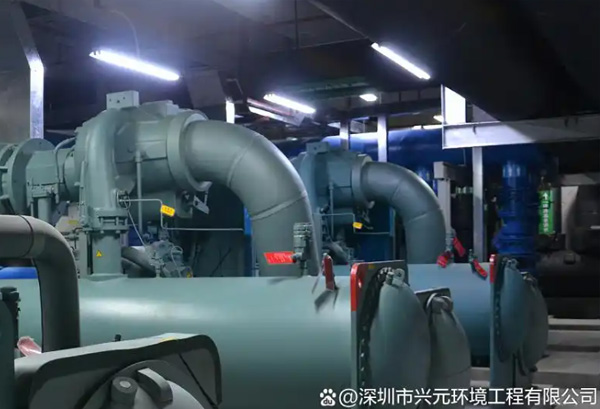

• 水温控制：中温水由板换从7℃冷冻水制取，精准调节。

三、百级净化车间的围护结构与材料选型

• 墙板与吊顶：采用净化彩钢板（玻镁芯材防潮防霉）或不锈钢板满焊。表面光滑不产尘，耐消毒剂。板缝满打中性防霉密封胶，所有阴角、阳角做圆弧角。吊顶需加固以承载FFU重量（每台约30kg）。

• 地面：推荐高架地板（开孔率17%-25%），与下回风静压箱配合。地板表面贴防静电贴面（HPL或PVC）。高架地板高度通常≥400mm，以便回风和管线布置。

• 门窗：气密净化门（带闭门器和密封条），双层中空观察窗，不锈钢传递窗（带互锁和紫外/VHP接口）。

• 密封胶：低挥发、耐消毒剂的硅酮密封胶。

四、百级净化车间的施工流程与关键控制点

1. 现场勘测与深化设计：确定FFU布局、高架地板标高、MAU/DCC位置，进行CFD气流模拟优化。

2. 材料进场验收：彩钢板平整度、高效过滤器出厂检漏报告、高架地板承载能力等。

3. 高架地板安装：安装可调节支架和铝合金格栅，铺贴防静电贴面，调整水平度（高差≤1mm/2m）。

4. 围护结构安装：安装墙板、吊顶（加强龙骨），板缝密封，圆弧角制作。吊顶完成后进行气密性测试（漏风率≤1%）。

5. FFU及风管安装：风管漏光检测，安装FFU。FFU安装后必须密封边框。

6. MAU及DCC安装：安装新风机组、干盘管、风管，连接中温水系统。

7. 电气与自控安装：安装LED净化灯、紫外灯、压差表、温湿度传感器、在线粒子监测系统、PLC/BMS控制柜。

8. 系统调试与清洁：空吹风管后安装高效过滤器（若FFU自带高效则无需），进行风量平衡、压差调整。对车间进行彻底清洁（吸尘+无尘布+纯水）。

9. 性能检测与验收：委托CMA/CNAS第三方检测，项目包括：悬浮粒子、风速均匀度、换气次数、压差、温湿度、高效过滤器PAO检漏、照度、噪声、气流流型（烟雾示踪）。

五、验收检测项目与判定标准

百级净化车间验收必须依据ISO 14644-1:2015或GB 50591，检测项目及标准如下：

• 悬浮粒子浓度：每个采样点≥0.5μm粒子平均值≤3,520颗/m³，≥5μm粒子≤29颗/m³（静态）。

• 截面风速：在送风面下方0.3m处测量，各点风速应在0.36-0.54m/s之间，不均匀度≤20%。

• 静压差：百级区对相邻万级区≥10Pa，对非洁净区≥15Pa。

• 温湿度：满足设计要求（如22±1℃，45±5%RH）。

• 高效过滤器完整性：PAO检漏泄漏率≤0.01%。

• 气流流型：烟雾示踪应显示垂直向下单向流，无涡流、无逆流。

• 自净时间：从停机状态恢复到百级洁净度的时间，通常≤15分钟。

六、百级净化车间的节能设计措施

百级净化车间能耗极高，节能设计至关重要：

• EC风机FFU：比传统AC风机节能30%-50%，投资回收期1-2年。

• 变频技术：MAU送风机、FFU、排风机、冷水机组全部配置变频器，非生产时段低频运行维持正压，节电30%以上。

• 热回收：排风中含大量冷/热量，采用转轮热回收装置预热/预冷新风，效率可达60%-70%。

• 温湿度独立控制：MAU控湿，DCC控温，避免过度冷却和再热，节能15%-25%。

• 智能BMS系统：根据生产排班和实时洁净度需求，自动调节FFU频率和MAU新风量，实现按需供给。

七、常见问题解答

问题1：百级净化车间每平米造价大概多少？
百级净化车间总造价（含围护结构、高架地板、FFU、MAU、DCC、冷水机组等）约6,000-12,000元/㎡。其中空调系统（MAU+FFU+冷源）占40%-60%。高端进口设备或特殊要求（如防微振）会更高。

问题2：百级洁净室能否采用侧回风代替高架地板？
不能。垂直单向流必须从地板回风才能保持层流均匀。侧回风会导致气流偏移，产生涡流，破坏层流。因此百级车间必须配置高架地板。

问题3：FFU的覆盖率如何计算？
覆盖率 =（FFU总面积 / 吊顶面积）× 100%。例如使用1175×1175mm（约1.38㎡）的FFU，每10㎡布置6台，覆盖率为6×1.38/10=82.8%。百级要求≥80%。

问题4：如何确保FFU送风均匀性？
在FFU下方0.3m处使用热式风速仪测量不少于5个点，计算平均值和标准差。要求最大风速与最小风速之比≤1.2，变异系数≤0.2。

问题5：百级净化车间可以使用普通高效过滤器（H13）吗？
不建议。H13效率99.97%，H14效率99.995%。百级对≥5μm粒子有严格限值，H14可靠性更高。医药GMP A级明确要求H14。

问题6：百级车间的FFU需要全年不间断运行吗？
建议24h连续运行，非生产时段可降至20-30Hz维持正压。完全停机后重新启动自净时间长（约30-60分钟），且可能因温湿度变化产生结露。

八、结语与建议

百级净化车间的建设是半导体、医药等高端制造业的核心竞争力。从ISO 5级标准、MAU+FFU+DCC层流空调系统、高架地板、FFU覆盖率到PAO检漏，每个环节都必须严格把控。建议企业在项目设计阶段引入具有百级洁净室案例的净化工程公司，进行CFD气流模拟优化，优先选用EC风机FFU和热回收节能技术。施工完成后，务必委托CMA/CNAS第三方检测机构进行全性能验收，确保悬浮粒子、风速、压差、高效完整性等全部达标。一个科学设计、规范施工、智能运维的百级净化车间，将为企业带来长期的质量保障和成本节约。
