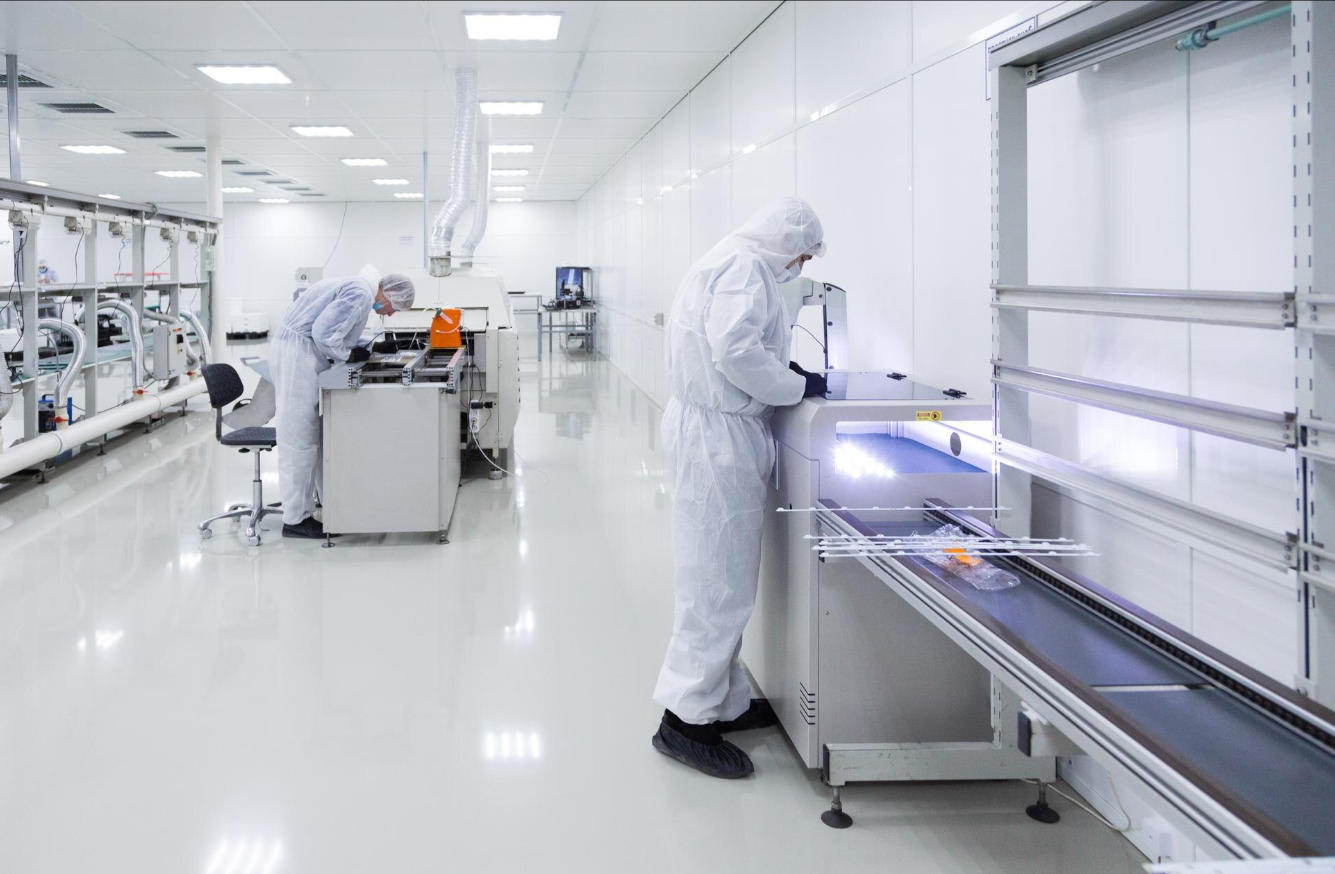

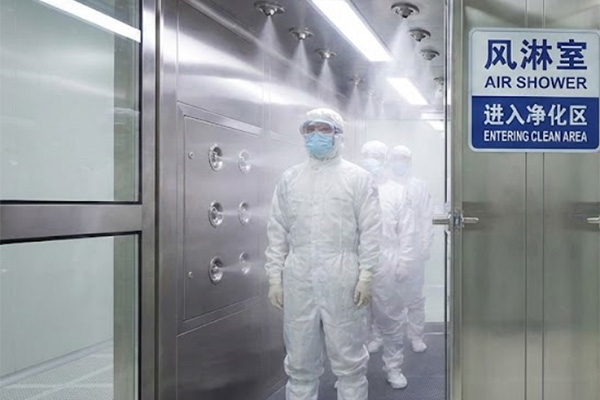

同样是洁净厂房，做电子组装的万级车间可能2000元/㎡，做芯片制造的百级车间可能超过15000元/㎡——差了5倍以上。为什么半导体洁净厂房这么贵？不是装修材料更高级，而是它有一堆普通洁净室根本不需要的特殊要求。这篇文章把半导体洁净厂房造价高的五个核心原因拆开讲，帮你搞清楚钱到底花在哪了。

一、防微振：光刻机对振动的敏感度超乎想象

普通洁净室根本不关心振动——设备放地上能站稳就行。但半导体厂不行。光刻机、电子显微镜这些设备的精度达到纳米级，地面哪怕有微米级的振动，都会导致对焦不准、图案偏移，整片晶圆报废。

半导体洁净厂房的防微振设计不是简单“把设备放稳”，而是一整套从地基到楼板到设备基础的工程体系。光刻机一般要求VC-C或VC-D等级（振动速度≤12.5μm/s或≤6.25μm/s）。为了达到这个标准，光刻机区域要做独立混凝土基础，与车间地坪完全脱开，周围设防振沟。楼板要做大跨度钢梁+高阻尼混凝土，减少结构振动。设备下方还要安装主动或被动隔振台（空气弹簧或压电陶瓷）。

普通洁净室的地面造价200-300元/㎡，半导体厂房的防微振地面造价可能超过2000元/㎡。这一项就贵了5-10倍。

二、AMC过滤：普通洁净室根本不考虑的东西

普通洁净室只过滤颗粒物（灰尘），不关注气态污染物。但半导体生产对AMC（气态分子污染物）极度敏感——空气中的酸性气体（SOx、NOx）会腐蚀晶圆表面，碱性气体（氨）会影响光刻胶性能，有机挥发物（VOCs）会造成光刻图案变形。

为了控制AMC，半导体洁净厂房的新风系统必须加装化学过滤器。新风入口安装活性炭过滤器、离子交换树脂过滤器，根据不同污染物类型配置不同化学滤料。回风中也要加装化学过滤段，防止工艺过程中产生的污染物在车间内循环。化学过滤器本身价格就不低，还要定期更换，运行成本比普通过滤器高得多。

普通洁净室的空调过滤系统可能几十万，半导体厂房的AMC过滤系统可能几百万起步。而且化学过滤器的更换频率和成本也比普通过滤器高得多。

三、FFU密度是普通洁净室的几倍

普通万级洁净室的FFU覆盖率20%-30%就够了。但半导体百级洁净室的FFU覆盖率通常≥80%，千级洁净室≥40%。FFU数量多了，设备成本翻倍，安装费也翻倍，能耗更是翻了几倍。

一个1000㎡的普通万级车间，FFU可能只需要30-40台。同样面积的半导体百级车间，FFU可能需要200-300台。单台FFU EC风机型约2000-3000元，光FFU设备费就差了几百万。

普通洁净室的风机能耗可能20-30kW，半导体百级洁净室的FFU能耗可能200-300kW，电费差距巨大。

四、化学品排风和防爆：普通洁净室不需要考虑的风险

半导体生产过程中使用大量化学品——酸、碱、有机溶剂、特殊气体。这些化学品需要专门的排风系统处理，排风系统要防腐蚀（用不锈钢或特殊塑料），排风管要做保温防止结露，排风机要防爆。废气要经过洗涤塔、吸附塔等多级处理才能达标排放。

普通洁净室的排风系统可能就是几台普通风机加风管，几十万就能搞定。半导体厂的化学品排风系统，光是洗涤塔、吸附塔、防爆风机、不锈钢管道加起来就是几百万。

防爆设计也是一笔不小的开销。使用易燃易爆化学品的区域，电气设备必须防爆，墙体要做泄爆墙，排风系统要防爆。普通洁净室不需要考虑这些。

五、全专业协调：一个设计团队可能超过50人

普通洁净室的设计就是一个暖通工程师加一个装修设计师，十几张图纸搞定。半导体洁净厂房的设计涉及建筑、结构、暖通、给排水、电气、自控、工艺、消防、环保、微振、AMC十几个专业，设计团队可能超过50人。

更重要的是——这些专业必须协调统一。风管不能和工艺管道打架，化学排风不能和普通排风混在一起，消防系统要适应洁净区的密闭特性。任何一个专业的疏忽，都可能导致整个系统失效。

普通洁净室的设计费可能几万到十几万，半导体洁净厂房的设计费可能几百万。这还只是设计费，施工阶段各专业的协调管理成本更高。

六、常见问题解答

问：半导体洁净厂房的造价一般是多少？
百级（ISO 5级）区域通常在10000-20000元/㎡，千级（ISO 6级）区域在6000-12000元/㎡。具体还受防微振等级、AMC过滤要求、化学品排风配置影响。

问：半导体洁净厂房比普通洁净室贵在哪？
五项：防微振地面和隔振台、AMC化学过滤系统、高密度FFU配置、化学品防腐蚀排风系统、全专业协调设计。每项都比普通洁净室贵几倍到几十倍。

问：半导体洁净厂房的空调能耗有多大？
非常大。一个1000㎡的半导体百级厂房，空调+FFU的年电费可能在300-500万，是普通万级车间的5-8倍。主要原因是FFU密度大（多几倍）、换气次数高（几百次/h）、全年不间断运行。

问：半导体洁净厂房的验收标准有什么不同？
除了常规的悬浮粒子、压差、温湿度，还要测微振动、AMC浓度（酸性气体、碱性气体、VOCs等）、化学品排风效率、防爆系统。验收标准比普通洁净室多了一倍的项目。

问：半导体洁净厂房的设计周期一般多久？
普通洁净室设计周期1-2个月。半导体洁净厂房设计周期通常6-12个月，因为涉及十几个专业的协调，还有CFD气流模拟、微振动分析、AMC浓度模拟等专项分析。

问：半导体洁净厂房的维护成本高吗？
高。化学过滤器定期更换（比普通过滤器贵几倍），FFU数量多维修工作量大，化学品排风系统需要定期清洗和检测防腐蚀性能。年维护费用通常是普通洁净室的3-5倍。

七、结语

半导体洁净厂房比普通洁净室贵几倍，核心原因就是这五个字：微、滤、密、排、协。防微振、AMC过滤、高密度FFU、化学品排风、全专业协调——每一项都是普通洁净室不需要考虑的特殊要求。这些特殊要求叠加在一起，就把造价从普通洁净室的水平推到了半导体行业的水平。

如果你正在规划半导体洁净厂房，记住这些特殊要求不是“可选项”，而是“必选项”。在芯片制造这个行当里，环境控制省下来的钱，最后都会在良品率上还回去。
