PCB（印制电路板）是电子产品的核心部件，其生产过程包括开料、钻孔、电镀、线路成像、蚀刻、阻焊、表面处理等数十道工序。随着电子产品向高密度、细线路、小孔径发展（线宽/线距已低至50μm以下），生产环境中的粉尘、静电、温湿度波动对产品良率的影响越来越大。一粒0.1mm的灰尘可能导致线路短路或断路，静电可能击穿细线路或损坏孔壁，温湿度失控会影响干膜贴附、油墨固化等关键工艺。因此，建设符合要求的PCB无尘车间已成为PCB企业提升竞争力、接高附加值订单的必备条件。

本文将从PCB生产工艺的实际需求出发，系统讲解PCB无尘车间装修的核心要点，包括洁净等级选择、防静电设计、温湿度控制、气流组织、材料选型及常见问题，帮助PCB企业打造高良率、低缺陷的洁净生产环境。

一、为什么PCB生产需要无尘车间？

PCB生产过程中，环境因素对产品质量的影响主要体现在：

• 粉尘控制：钻孔、锣板、磨板等工序产生大量粉尘，若扩散到线路成像、阻焊、沉金等精密工序，会造成线路缺口、短路、阻焊脱落、孔内无铜等缺陷。高端HDI板、IC载板要求更高。

• 静电防护：PCB在加工、搬运过程中易产生静电，静电放电可能击穿细线路、损坏孔壁金属化层，造成微短路或可靠性隐患。

• 温湿度稳定：干膜贴附/曝光、阻焊油墨丝印/曝光对温湿度敏感。温度过高导致干膜变软、曝光变形；湿度过高使干膜/油墨吸湿，影响附着力和解析度；湿度过低易产生静电。

• 化学污染物控制：蚀刻、电镀、沉金等湿制程产生的酸雾、碱雾、有机废气需有效排放，防止交叉污染。

PCB无尘车间通过控制空气中颗粒物浓度、静电电压、温湿度及气流流向，可显著降低线路缺陷、提高内层对位精度、增强阻焊附着力，最终提升产品良率。

二、PCB无尘车间的洁净等级选择

根据PCB产品类型和工序要求，洁净等级一般如下：

• 千级（ISO 6级）：适用于HDI板、IC载板、柔性板（FPC）的线路曝光、激光钻孔、阻焊曝光等核心工序。换气次数70-150次/小时，悬浮粒子≥0.5μm≤35,200颗/m³。

• 万级（ISO 7级）：适用于多层板的内层线路曝光、压合、钻孔后去毛刺、沉铜前处理、阻焊丝印等。换气次数20-60次/小时，悬浮粒子≥0.5μm≤352,000颗/m³。

• 十万级（ISO 8级）：适用于开料、钻孔、锣板、电镀、蚀刻、测试、包装等一般工序。换气次数10-20次/小时，悬浮粒子≥0.5μm≤3,520,000颗/m³。

PCB企业应根据产品最小线宽/线距、客户质量要求合理选择。例如，生产普通双面板十万级足够；生产高端多层板、HDI板建议万级；生产IC载板需千级或局部百级。

三、PCB无尘车间的核心设计要点

1. 防静电系统设计

PCB生产过程中，基材、干膜、油墨、操作人员、设备均可能产生静电。设计要点：

• 防静电地面：采用防静电环氧自流平或防静电PVC，表面电阻10^6-10^9Ω，并铺设铜箔网格（间距1.5m×1.5m）接地，接地电阻≤1Ω。

• 防静电墙面与天花：净化彩钢板表面涂防静电涂层，电阻值符合要求。

• 接地系统：独立防静电接地，设备、工作台、货架、离子风机、人员（通过防静电手环/鞋/手腕带）均可靠接地。

• 离子风机：在曝光、贴膜、叠板等易产生静电的工位安装离子风机，中和静电。

• 防静电周转箱/车：存放和搬运PCB板时使用防静电材料，防止摩擦起电。

2. 温湿度控制

PCB关键工序对温湿度要求较高：

• 温度：22-24℃，波动±2℃（内层/外层线路曝光要求更高，±1℃）。

• 湿度：45%-60%（干膜/油墨工序要求50%-55%）。

• 配置精密空调或恒温恒湿机组。PCB厂夏季设备发热量大，需精确计算冷负荷，确保夏季温湿度达标。

• 湿制程（电镀、蚀刻、沉金）区域温度湿度可放宽，但需考虑空调系统分区控制。

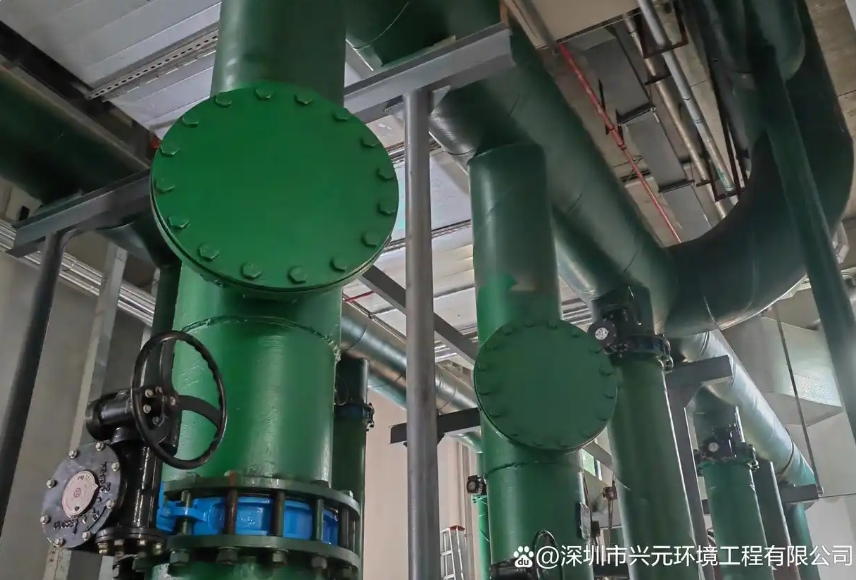

3. 气流组织与除尘排风

PCB车间污染源多（钻孔尘粉、油墨挥发物、酸雾等），需合理设计气流和排风：

• 采用顶送侧下回方式，高效送风口均匀布置，避开产尘设备上方。

• 钻孔、锣板、磨板等产尘工序设置局部除尘罩，连接布袋除尘器或滤筒除尘器，处理后的废气可室内排放或外排。

• 湿制程（电镀、蚀刻、沉金）设置侧吸或顶吸排风系统，将酸雾、碱雾引至洗涤塔处理后排放。

• 油墨丝印、文字印刷、烘烤工序设独立排风，防止有机废气扩散。

• 空调回风口设中效过滤器，防止粉尘、油墨颗粒进入空调系统。

4. 气流组织与压差

• 洁净区对非洁净区保持正压≥10Pa，防止外部粉尘进入。

• 产尘/产废气区域（钻孔、电镀、蚀刻）对相邻洁净区保持负压≥5Pa，防止污染物扩散。

• 换气次数：万级区≥25次/小时，十万级区≥15次/小时。

• FFU或高效送风口风速0.3-0.5m/s（乱流区按风量计算）。

5. 材料选型

• 墙板与吊顶：净化彩钢板，芯材推荐岩棉（防火）或玻镁板（防潮）。吊顶需加强以承载FFU（约30kg/台）。表面防静电涂层。

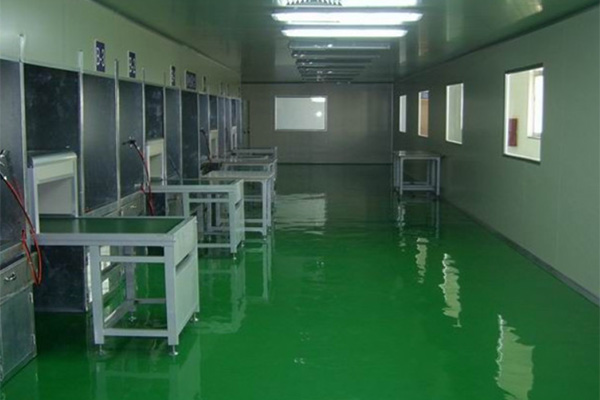

• 地面：防静电环氧自流平（首选，无缝、耐酸碱）或防静电PVC（铺装快、适用于改造）。湿制程区域建议用聚氨酯砂浆地坪（更耐腐蚀）。

• 门窗：净化密闭门，双层中空观察窗，不锈钢传递窗（互锁+紫外灯）。

• 照明：LED净化灯，照度≥300勒克斯，防尘等级IP65。曝光区域需用黄光灯（防紫外）或加装黄色滤光罩。

6. 特殊区域设计

• 曝光房（内层/外层/阻焊）：洁净度要求最高（万级或千级），需独立空调系统，温湿度精度±1℃/±5%，并设置黄光照明（波长500nm以上）。

• 钻孔房：产尘量大，需设独立空调及高效除尘系统，保持相对负压。

• 化学镀/电镀线：需耐腐蚀地面、墙面，排风系统应抗酸碱、独立排放。

• 烘烤间：发热量大，需加大排风或空调冷量。

四、PCB无尘车间的施工流程

施工标准流程如下：

第一步：现场勘测与方案设计。了解设备布局、发热量、产尘/产废气点、洁净度要求，出具详细施工图纸。

第二步：材料进场与验收。检查彩钢板防静电性能、过滤器规格、接地材料等。

第三步：拆除与基础处理。清理原有地面，做防潮层、找平层。

第四步：防静电地面施工。铺设铜箔网格，涂刷防静电环氧底漆、中涂、面涂。养护7天，检测接地电阻。

第五步：围护结构安装。安装墙板、吊顶，板缝密封，圆弧角安装。

第六步：空调及FFU安装。风管漏光检测，安装空调机组、FFU、高效送风口。风管内壁清洁。

第七步：除尘/排风系统安装。安装除尘器、排风管、局部排风罩，连接洗涤塔（湿制程）。

第八步：电气与自控安装。安装LED净化灯（曝光房配黄光灯）、紫外灯、压差表、温湿度传感器、ESD监测点、控制柜。

第九步：系统调试与清洁。风量平衡、压差调整，全面清洁车间（吸尘+无尘布+纯水）。

第十步：性能检测与验收。检测悬浮粒子、换气次数、压差、温湿度、防静电地面电阻、接地电阻。出具第三方检测报告。

五、日常运行管理要点

PCB无尘车间的日常管理重点：

• 人员管理：进入洁净区穿防静电洁净服、防静电鞋、手套、口罩，经过风淋。佩戴防静电手环并每日检测。

• 防静电系统维护：每月检测接地电阻，检查离子风机是否正常工作，清洁离子发射针。每年对防静电地面复测。

• 过滤器维护：初效1-2个月清洗，中效3-6个月更换，高效每年检漏。

• 环境监测：每日记录压差、温湿度；每周进行悬浮粒子自测；每季度检测ESD敏感度。

• 设备清洁：使用无尘布和无水乙醇擦拭设备表面，钻孔/锣板设备定期清理粉尘。

• 除尘系统维护：定期清理除尘器灰斗、更换滤袋/滤筒，检查管道是否漏风。

六、常见问题解答

问题1：PCB无尘车间每平米造价大概多少？

十万级约1000-2000元/㎡，万级约2000-3500元/㎡，千级约3500-5500元/㎡。防静电地面增加30-80元/㎡，单独除尘/排风系统增加投资。建议获取详细方案报价。

问题2：旧厂房改造为PCB无尘车间需要注意什么？

重点：层高是否≥3.5m（便于布置风管和吊顶）；楼板承重是否足够；供电容量是否足够（PCB设备多、耗电大）；原有地面需清理油污、粉尘；湿制程区域需做整体防水。

问题3：PCB曝光房需要什么等级的洁净度？

内层/外层线路曝光建议万级（千级更佳），阻焊曝光万级即可。同时需严格控制黄光环境，防止紫外光影响干膜或油墨。

问题4：钻孔房如何除尘？

每个钻机需配套独立除尘管，汇入中央除尘系统（滤筒除尘器或布袋除尘+防火装置）。钻孔机应密闭，内部负压，粉尘直接抽走。排风管道需防静电接地。

问题5：PCB车间的防静电地面寿命多久？

防静电环氧自流平寿命5-8年，防静电PVC地板5-6年。PCB车间化学品多，聚氨酯砂浆地坪更耐腐蚀，寿命可达10年以上。

问题6：PCB无尘车间需要哪些监测仪器？

必备：激光粒子计数器、风速仪、压差计、温湿度计、表面电阻测试仪、接地电阻测试仪、离子风机测试仪。

七、结语与建议

PCB无尘车间的建设是PCB企业提升产品品质、拓展高附加值订单的基础。从洁净等级选择、防静电、温湿度控制、除尘排风到曝光房特殊设计，每个细节都直接影响线路良率和可靠性。一个科学设计的PCB无尘车间能够显著减少开路、短路、缺口、孔铜不良等缺陷，将良品率从90%提升到96%以上，投资回报期通常在1年以内。

我们建议：在设计阶段与熟悉PCB工艺的净化工程公司深度合作；重点关注洁净等级与工序的匹配、防静电系统、除尘排风的合理性；选择有PCB行业案例（特别是HDI、FPC、IC载板）的服务商；建立完善的日常监测和防静电管理制度。
