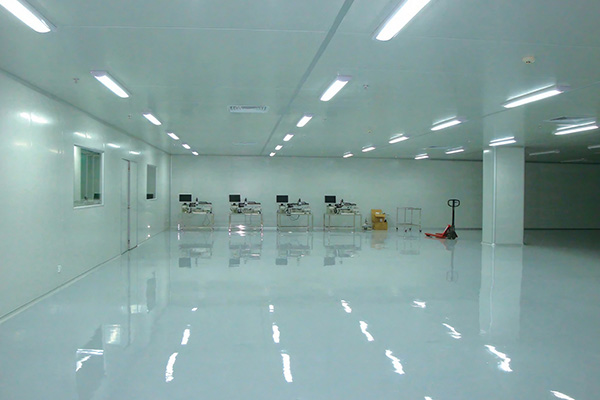

在PCB（印制电路板）生产过程中，线路越来越细、间距越来越小，对环境中的尘埃粒子、静电、温湿度极为敏感。一粒微尘落在板上，可能导致线路开路或短路；静电放电会击穿细线路或孔壁；温湿度失控会影响干膜附着力、曝光精度。因此，建设符合标准的PCB无尘车间是提升线路板良品率、满足客户质量要求的前提。本文从PCB生产工艺出发，系统讲解PCB无尘车间装修标准与规范，包括洁净等级选择、防静电设计、温湿度控制、材料选型、气流组织及验收要点，帮助PCB企业科学规划洁净生产环境。

一、PCB生产对洁净度的要求与等级划分

不同PCB产品（单面板、双面板、多层板、HDI板、IC载板）对洁净度等级要求不同。通常按工序划分：

• 开料、钻孔、锣板、电镀、蚀刻、测试、包装：十万级（ISO 8级）即可，换气次数10-20次/小时。主要控制大颗粒粉尘、铜屑。

• 内层线路成像、外层线路曝光、阻焊丝印、显影、压合：万级（ISO 7级）或千级（ISO 6级），换气次数25-60次/小时。这些工序对微小颗粒敏感，尤其曝光间需严格控制。

• HDI板激光钻孔、IC载板、精细线路（线宽/线距≤50μm）：千级甚至局部百级，需要防静电和高均匀性气流。

实际设计中，曝光房、干膜贴附间、阻焊印刷间通常按万级设计，关键区域可设局部层流罩（百级）。

二、PCB无尘车间的核心设计要点

1. 防静电系统设计

PCB板在加工、搬运中易产生静电，静电会吸附灰尘，还可能击穿薄铜线路。防静电措施包括：

• 防静电地面：采用防静电环氧自流平或防静电PVC地板，表面电阻10^6-10^9Ω，并铺设铜箔网格（1.5m×1.5m）接地，接地电阻≤1Ω。

• 防静电墙面与天花：净化彩钢板表面涂防静电涂层，电阻值符合要求。

• 接地系统：独立防静电接地，设备、工作台、货架、离子风机、人员（防静电手环/鞋/手腕带）均可靠接地。

• 离子风机：在曝光机、贴膜机、AOI检测等工位安装离子风机，中和静电。

• 防静电周转箱/车：存放和搬运PCB板时使用防静电材料，防止摩擦起电。

2. 温湿度控制

PCB关键工序对温湿度敏感：

• 温度：22-24℃，波动±2℃（曝光工序要求±1℃）。

• 湿度：45%-60%（干膜/油墨工序要求50%-55%）。湿度过低易产生静电，过高影响干膜附着力。

• 配置精密空调或恒温恒湿机组，并配备除湿机（南方回南天必备）。PCB设备发热量大，需精确计算冷负荷。

3. 气流组织与除尘排风

PCB车间污染源多（钻孔粉尘、油墨挥发物、化学酸雾等），必须合理设计气流和局部排风：

• 采用顶送侧下回方式，高效送风口均匀布置，回风口设在侧墙下部（距地≤0.5m）。

• 钻孔、锣板、磨板产尘工序设置局部除尘罩，连接布袋除尘器或滤筒除尘器，处理后的废气可室内排放或外排。

• 电镀、蚀刻、沉金湿制程设置侧吸或顶吸排风系统，将酸雾、碱雾引至洗涤塔处理后排放。

• 油墨丝印、文字印刷、烘烤工序设独立排风，防止有机废气扩散。空调回风口设中效过滤器，防止粉尘、油墨颗粒进入空调系统。

• 洁净区对非洁净区保持正压≥10Pa，产尘/产废气区域对相邻洁净区保持负压≥5Pa。

4. 材料选型

• 墙板与吊顶：净化彩钢板，芯材推荐岩棉（防火）或玻镁板（防潮）。表面防静电涂层。吊顶需加强以承载FFU。

• 地面：防静电环氧自流平（首选，无缝、耐酸碱）或防静电PVC。湿制程区域建议用聚氨酯砂浆地坪，更耐腐蚀。

• 门窗：净化密闭门，双层中空观察窗，不锈钢传递窗（互锁+紫外灯）。

• 照明：LED净化灯，照度≥300勒克斯，曝光区域需用黄光灯（波长≥500nm）或加装黄色滤光罩。

• 高效过滤器：H13等级，用于万级/十万级区域。千级可采用H14。

5. 特殊区域设计（曝光房）

曝光房是PCB车间的核心，要求：

• 洁净度万级或千级，独立空调系统，温湿度精度±1℃/±5%。

• 配置黄光照明（防止紫外光影响干膜/油墨）。

• 地面防静电，墙面不反光。

• 曝光机上方可设局部层流罩，提供更洁净环境。

• 避免气流直接吹向曝光台面，防止温度波动影响对位精度。

三、PCB无尘车间的施工与验收流程

施工标准流程如下：

第一步：现场勘测与方案设计。了解设备布局、发热量、产尘/废气点、洁净度要求，出具详细图纸。

第二步：材料进场与验收。检查彩钢板防静电性能、过滤器规格、接地材料等。

第三步：拆除与基础处理。清理原有地面，做防潮层、找平层。

第四步：防静电地面施工。铺设铜箔网格，涂刷防静电环氧底漆、中涂、面涂。养护7天，检测接地电阻。

第五步：围护结构安装。安装墙板、吊顶，板缝密封，圆弧角安装。

第六步：空调及FFU安装。风管漏光检测，安装空调机组、FFU、高效送风口。风管内壁清洁。

第七步：除尘/排风系统安装。安装除尘器、排风管、局部排风罩，连接洗涤塔（湿制程）。

第八步：电气与自控安装。安装LED净化灯、黄光灯、紫外灯、压差表、温湿度传感器、ESD监测点、控制柜。

第九步：系统调试与清洁。风量平衡、压差调整，全面清洁车间（吸尘+无尘布+纯水）。

第十步：性能检测与验收。检测悬浮粒子、换气次数、压差、温湿度、防静电地面电阻、接地电阻。出具第三方检测报告。

四、日常运行管理要点

• 人员管理：进入洁净区穿防静电洁净服、防静电鞋、手套、口罩，经过风淋。佩戴防静电手环并每日检测。

• 防静电系统维护：每月检测接地电阻，检查离子风机是否正常工作，清洁离子发射针。每年对防静电地面复测。

• 过滤器维护：初效1-2个月清洗，中效3-6个月更换，高效每年检漏。

• 环境监测：每日记录压差、温湿度；每周进行悬浮粒子自测；每季度检测ESD敏感度。

• 设备清洁：使用无尘布和无水乙醇擦拭设备表面，钻孔/锣板设备定期清理粉尘。

• 除尘系统维护：定期清理除尘器灰斗、更换滤袋/滤筒，检查管道是否漏风。

五、常见问题解答

问题1：PCB无尘车间每平米造价大概多少？

十万级约1000-2000元/㎡，万级约2000-3500元/㎡，千级约3500-5500元/㎡。防静电地面增加30-80元/㎡，曝光房特殊照明和黄光增加成本。建议获取详细方案报价。

问题2：PCB曝光房必须用黄光灯吗？

是的。普通白光或LED灯含有紫外成分和蓝光，会使干膜或油墨提前曝光，导致线路变形。必须使用波长≥500nm的黄光安全灯。

问题3：钻孔房如何除尘？

每个钻机需配套独立除尘管，汇入中央除尘系统（滤筒除尘器或布袋除尘+防火装置）。钻孔机应密闭，内部负压，粉尘直接抽走。排风管道需防静电接地。

问题4：PCB车间的防静电地面寿命多久？

防静电环氧自流平寿命5-8年，防静电PVC地板5-6年。PCB车间化学品多，聚氨酯砂浆地坪更耐腐蚀，寿命可达10年以上。

问题5：PCB无尘车间需要哪些监测仪器？

必备：激光粒子计数器、风速仪、压差计、温湿度计、表面电阻测试仪、接地电阻测试仪、离子风机测试仪。

问题6：旧厂房改造为PCB无尘车间需要注意什么？

重点评估：层高≥3.5m（便于布置风管和吊顶），楼板承重（高架地板+设备可达500kg/㎡），供电容量，原有地面需清理油污。湿制程区域需做整体防水。

六、结语与建议

PCB无尘车间装修标准需要结合具体产品线宽、客户要求和预算来确定。对于多层板、HDI板，建议曝光房按千级设计，钻孔/电镀等产尘工序严格隔离并设高效除尘。防静电系统必须贯穿全车间，尤其是曝光、贴膜、AOI等敏感工序。施工完成后，务必委托第三方检测机构按ISO 14644-1和GB 50073进行验收，确保洁净度、换气次数、压差等指标合格。科学建设PCB洁净厂房，可显著减少线路缺陷、提高良品率，为企业创造长期价值。
