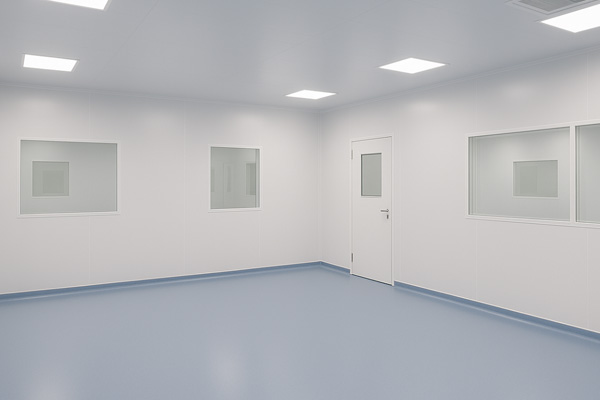

无尘车间厂房设计，很多设计师只关注“画得对不对”——洁净等级画对了、气流箭头画对了、压差数值标对了，就以为设计完成了。但图纸上画不出来的东西，才是项目交付后最烧钱的。有3个细节，90%的设计图纸都标了，但施工和运营中大量项目栽在这上面——物流通道宽度不够、设备检修空间没留够、压差梯度和实际的空气压力分布对不上。这篇文章告诉你如何避开这3个设计隐蔽坑。

一、物流通道宽度：画出来够宽，实际走不了

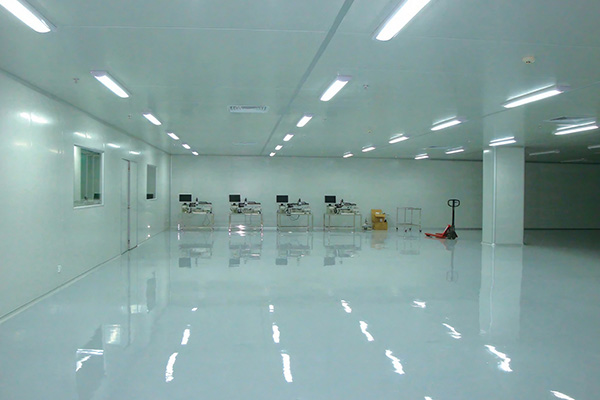

无尘车间设计图纸上的物流通道宽度，通常画的是“走道净宽”——从墙到墙的距离。实际运营中，物流通道上要放周转车、物料托盘、推车，还有人员走动。如果设计只算了“走道宽度”没算“通行宽度”，设备一进场就把通道堵了。

某电子厂的设计图纸上物流通道1.2米（图纸上看着够宽），实际运营时通道两边各放了0.3米的货架，中间只剩下0.6米的通行空间——两个人对向走就过不去。更麻烦的是，设备检修时需要在通道里搭脚手架、拉临时管道，通道根本不够宽。

主物流通道建议≥2米（双向通行），支物流通道≥1.5米（单向通行+转弯）。如果车间面积比较紧张，可以把通道宽度压缩到1.2米，但货架只能单侧布置，不能双侧都放。设备搬运通道要按设备最大尺寸+500mm（左右各留250mm）来算，不看图纸上的通道宽度，要看实际设备的尺寸。

设备检修通道也要考虑——大型设备（空调机组、FFU检修平台）旁边要留1米以上的检修空间。图纸上看不出来，但设备坏了修不了的时候才知道设计没留够。

二、设备检修空间：画在平面图上，实际连人都钻不进去

FFU吊顶上面要有检修通道、空调机组侧面要有检修门、风管阀门旁边要能站人操作。很多设计图纸上画了“设备检修空间”的标注，但实际尺寸能不能站人、能不能操作，往往没验证。

某药厂净化车间，空调机组靠墙安装，距离墙面只有500mm（图纸上标了500mm“检修通道”）。实际设备维修时发现——500mm根本站不下一个人（人的肩宽约500-600mm），工程师只能侧着身子挤进去，换一个过滤器花了3个小时。如果当初留800mm，这个工作只需要30分钟。如果在设计阶段预见到这个情况，完全可以把空调机组位置向外挪200-300mm。

设计阶段建议按实际尺寸验证检修空间——用BIM建模把人模放进检修空间里，看看能不能站、能不能操作、能不能转身。这个验证成本极低，但能避免后期运营中大量的检修困扰和作业风险。

风管维修通道顶部空间也容易被忽略——风管阀门安装在吊顶上面，但吊顶上面有没有可站立、可通行的空间，图纸上常常只有一个尺寸标注，而没有实际验证过。一个阀门开关不方便，整个区域的风量平衡都要受影响。

三、压差梯度：画在图纸上只是静态数据，实际运行时才是动态挑战

压差梯度是净化车间最常见的验收问题之一。图纸上标得很好——A级对B级+10Pa、B级对C级+10Pa、C级对D级+5Pa。实际运行时，一道门开关、两个人经过、一个排风系统启停，压差就变了。

很多项目把压差梯度画出来就完事了，但没有考虑“动态压差”——门开了之后压差能恢复到什么水平、恢复到多少时间、恢复过程中洁净区会不会被污染。某生物制药车间，设计图纸上A级对B级压差标着+10Pa，但实际运行时，人员从B级进入A级打开缓冲间门——压差瞬间掉到接近0，3分钟后才恢复。这3分钟内，A级区的洁净度已经保不住了。

设计阶段要对动态压差做简单的评估：每个门开关一次，压差掉了多少？多长时间能恢复？恢复到什么水平？对洁净区的影响有多大？这些问题如果设计阶段不问，就只能在运营阶段被动地发现了。

压差梯度设计要留足余量，不要刚好卡在5-10Pa。建议洁净区对非洁净区做到12.5Pa以上、不同等级之间做到10Pa以上。门开启后压差恢复时间不要超过1分钟——如果超过1分钟还恢复不了，说明风量余量不够或回风阀调节有问题。有条件的项目可以在设计阶段用CFD做动态压差模拟，提前验证门的开关对压差的影响。

四、图纸与运营的鸿沟：设计缺陷的成本回收期

五、常见问题解答

问：物流通道宽度有标准规范吗？
没有统一标准，但建议主通道≥2米，支通道≥1.5米。设备搬运通道按设备最大尺寸+500mm计算。如果空间紧张，可以在设计时确认货架是否单侧布置，能否预留出搬运设备的临时空间。

问：设备检修空间一般留多少？
空调机组等大型设备周边≥800mm（能站一个人操作），风管阀门周边≥600mm（人能伸手操作），FFU检修通道高度≥1.8米（人能站立）。如果空间有限，也要保证维修人员能伸手操作、工具能伸进去。

问：怎么验证设计图纸上的检修空间够不够？
用BIM建模是最好的验证方式。把设备、管线、检修通道都建出来，让人模在模型里模拟检修操作——手能不能够到阀门、人能不能站进去转身、工具能不能伸进去。没有BIM建模的团队，至少要在平面图上标注尺寸并复核人模的尺寸（肩宽600mm、手臂伸展850mm）。

问：压差梯度设计需要留多少余量？
洁净区对非洁净区≥12.5Pa（标准≥10Pa），不同等级之间≥10Pa（标准≥5Pa）。留的余量大一些，门开关的时候压差就不容易掉到零。

问：动态压差怎么验证？
可以在设计阶段用CFD模拟（比较贵，但准确），也可以用经验公式估算：门开启瞬间的压差下降幅度约等于（门面积/房间体积）×初始压差。门越大、房间越小，压差掉得越快、越深。这项分析要在设计阶段完成，不能让运营阶段来试错。

问：这些设计缺陷整改成本高吗？
高。物流通道不够宽要拆墙、设备检修空间不够要移设备、压差动态不稳要重新调风阀——每一项整改都是几万到几十万，而且整改期间车间不能正常生产。设计阶段省下的细节成本，运营阶段都要加倍还回去。

六、结语

无尘车间厂房设计，图纸上画出来的东西都能看得到，但图纸上画不出来的东西才是后期最烧钱的。物流通道宽度足够不等于实际通行宽度够用，设备检修空间有标注不等于人能站进去操作，压差梯度画出来了不等于门开关时压差还能稳住。

做好无尘车间厂房设计，要站在运营的角度回头看图纸——通道画出来够不够宽、能不能走车、设备维修通道是不是真的能站人；压差梯度画出来了，门开了能不能稳住、恢复时间是多长；检修空间画出来了，人能不能站、手能不能伸、工具能不能操作。想清楚这些再出图，后面的运营就会省心很多。
