净化工程不是简单的“装修+空调”，而是一套涉及建筑、暖通、电气、给排水、自控等多个专业的系统工程。设计是净化工程的灵魂——方案定好了，后面施工顺；方案没想明白就开工，边做边改是常态，最后钱没少花，效果还不理想。这篇文章把净化工程设计的核心要点梳理一遍，从洁净等级确定、功能布局规划、气流组织设计到空调系统选型，一次说清楚。

一、设计之前先做功课：需求调研定方向

净化工程设计的第一个难点不在画图，在搞清楚需求。很多企业上来就说“我要建个万级车间”，问他生产什么产品、工艺有什么特殊要求、设备发热量多大、人员有多少，答不上来。需求不清楚，设计就是蒙眼走路。

设计前的需求调研至少包括以下内容：产品类型和工艺特点，这是确定洁净等级的直接依据；设备参数，包括发热量、排风需求、尺寸重量；人员数量和生产班次，影响新风量和更衣区设计；场地条件，包括层高、承重、原有管线；预算和工期约束。

根据GB 50073-2013《洁净厂房设计规范》，洁净室设计应满足生产工艺要求，并根据产品生产环境要求确定空气洁净度等级。洁净区、人员净化、物料净化和其他辅助用房应分区布置，并应与生产操作、工艺设备安装和维修、管线布置、气流流型以及净化空调系统等各种技术设施进行综合协调。需求调研越细，设计偏差越小。

二、洁净等级怎么定？不是越高越好

洁净等级是净化工程设计的基础参数，选高了浪费钱，选低了过不了验收。很多企业的误区是“越高越好”——能上万级就不上万级，觉得等级越高产品质量越好。但等级每升一级，造价和运行成本可能翻倍。正确的做法是根据产品工艺要求和行业标准来确定。

洁净等级对应的是ISO 14644-1标准，从ISO 1级到ISO 9级。行业里常说的“百级、千级、万级、十万级”，对应的是ISO 5级、ISO 6级、ISO 7级、ISO 8级。不同等级对装修材料、空调系统、FFU密度的要求完全不同。

以电子行业为例，芯片光刻需要百级（ISO 5级）洁净度，半导体封装通常千级（ISO 6级），SMT贴片万级（ISO 7级）就够了。如果盲目追求高等级，比如十万级就能满足的工序硬做成万级，造价可能贵50%以上，运行电费也多一大截。确定等级时建议先查三样东西：产品执行标准里要求什么等级、客户审计有没有明确要求、同行业同产品通常用什么等级。

洁净等级相同的工序和工作室宜集中布置，靠近洁净区入口处宜布置空气洁净度等级较低的工作区域。这样可以减少高等级区域的面积，降低建设和运行成本。

三、功能分区与布局：人流物流气流三分离

布局是净化工程设计中最见功力的部分。好的布局让人流、物流、气流互不干扰，差的布局处处是交叉污染的风险点。

根据GB 50073-2013，洁净区、人员净化、物料净化和其他辅助用房应分区布置。洁净室一般包括洁净区、准洁净区和辅助区三部分。不同洁净等级区域的更衣间需独立设置，避免交叉污染。洁净度高的洁净室或洁净区宜靠近空气调节机房，减少风管长度和能量损失。

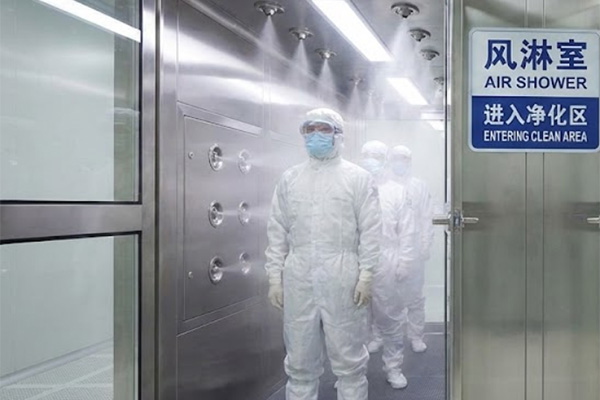

人流路径的设计原则是“由低到高”——从非洁净区进入，经过换鞋、一次更衣、二次更衣、手消毒、风淋室，逐步提升洁净度，最后进入洁净区。退出通道应与进入通道分开，避免逆向流动。

物流路径的设计原则是“单向流动”——物料从非洁净区进入，经过脱外包、清洁消毒、传递窗或缓冲间，进入洁净区。传递窗需具备互锁功能，防止两门同时开启；与生产区直接连通的传递窗需配备高效空气过滤器。

高洁净度区域应布置在车间核心位置，低洁净度区域靠外围。洁净度等级相同的工序和工作室宜集中布置。设备布局应考虑气流组织，避免设备阻挡气流通道形成死角。

四、气流组织设计：乱流还是层流？

气流组织是净化工程设计的核心技术之一，直接决定洁净度能否达标。

根据规范，空气洁净度等级要求严于4级时，应采用单向流（层流）；空气洁净度等级为4级～5级时，应采用单向流；空气洁净度等级为6级～9级时，应采用非单向流（乱流）。简单说：百级（ISO 5级）及以上用层流，千级（ISO 6级）及以下用乱流。

单向流（层流）：空气从天花板垂直向下送，经地面回风，形成“活塞式”气流。适用于百级、十级等高等级洁净室。垂直单向流洁净室的工作区截面风速下限为0.3m/s。造价高、能耗大，但洁净度最有保障。

非单向流（乱流）：空气从顶部送风口进入，从侧墙下部回风，依靠稀释原理降低颗粒浓度。适用于千级及以下洁净室。设计时送风口和排风口的位置要精心布置，使室内气流合理，形成定向流，减少气流停滞区域。

气流组织的设计原则：气流从高洁净度区域流向低洁净度区域；送风口和回风口不能太近，避免短路；工作区气流均匀，无死角；设备布局不应阻挡气流通道。

高效过滤器的选型和安装也影响气流组织。安装时应根据各台过滤器阻力大小进行合理调配，使送风面上各过滤器之间的阻力偏差小于5%。这样才能保证送风均匀。

五、空调净化系统：风量、压差、温湿度

空调净化系统是净化工程的心脏，设计要点包括风量计算、压差控制和温湿度设计。

风量计算：总送风量由换气次数决定。洁净等级越高，换气次数越大。万级洁净室换气次数通常在15-25次/小时。新风量需满足人员需求（每人每小时不小于40m³）和维持正压的要求。

压差控制：压差是防止污染侵入的关键。洁净区与非洁净区之间应保持≥10Pa正压，不同洁净等级之间≥5Pa。压差梯度设计不合理，会导致低洁净区空气倒灌进高洁净区。整个净化系统的压力梯度保持是验收中常见的问题。设计时应通过送、回、排风量的差值来实现压差，并在每个房间安装压差表。

温湿度设计：温度一般控制在22±2℃，湿度45%-65%。不同工艺可能有特殊要求，如锂电池干燥房要求露点≤-40℃。温湿度相同或相近的洁净房间宜划为一个净化空调系统。距离较近的洁净房间宜划为一个系统，可减少管道长度和交叉。

空气净化处理应根据空气洁净度等级合理选用空气过滤器。通常采用三级过滤——初效、中效、高效，层层递进。

六、其他专业设计：电气、给排水、消防

净化工程涉及多个专业，电气、给排水、消防等配套设计同样重要。根据相关规范，洁净室主要应包括围护结构、净化空调、工艺管道、电气与自动监控、给排水、消防设施等系统。

电气设计：包括照明、插座、自控系统。照明需采用洁净灯具，嵌入式安装，照度≥300Lux。自控系统应能实现温湿度、压差的自动监测和调节。

给排水设计：洁净区给水管应采用不锈钢或UPVC管，地漏选用不锈钢深水封地漏。排水系统需防虫鼠、防异味。

消防设计：洁净生产区与一般生产区域之间应设置不燃烧体隔断措施。易燃易爆化学品储存、分配间应靠外墙布置。

防静电设计也是电子、半导体行业净化工程的重要组成部分，应从抑制或减少静电的产生和有效、安全的排除静电的措施着手。

七、常见设计误区与避坑指南

误区一：洁净等级盲目攀高。等级越高不代表越好，关键看工艺需求。十万级能达标就没必要上万级。等级每升一级，造价和运行成本可能增加50%-100%。

误区二：气流组织设计不当。送风口和回风口太近形成短路，或者回风口位置太高导致工作区换气不足。回风口应设在侧墙下部，离地不超过0.5米。设备布局不合理会阻挡气流通道。

误区三：压差设计没想清楚。压差梯度设计不合理，低洁净区的空气倒灌进高洁净区。不同洁净等级之间应保持5-10Pa压差，并通过送、回、排风量差值来实现。

误区四：忽略设备发热和排风。设备散热如果不计入空调负荷，夏天车间温度超标；设备排风如果没有补偿新风，压差紊乱。设计时必须收集设备发热量和排风需求，精确计算冷负荷。

误区五：设计图纸不完整。一套完整的设计方案应包含平面布局图、风口布置图、风管系统图、电气系统图、给排水图、压差梯度图。缺少任何一项，施工中都可能出现偏差。

八、结语

净化工程设计是一项系统性工作，从需求调研、洁净等级确定、功能布局规划、气流组织设计到空调系统选型，每个环节都影响最终效果。设计做细了，施工就顺了；设计想清楚了，后面就不会边做边改。

做净化工程设计，记住几个要点：第一，洁净等级根据工艺需求确定，不是越高越好；第二，布局做到人流、物流、气流三分离；第三，气流组织根据洁净等级选层流或乱流；第四，压差设计要形成梯度，防止污染倒灌；第五，设计图纸要完整，施工才有依据。
